楔形流量計

楔形流量計是一種新型節流差壓式流量測量?jī)x表，它可以在高粘度、低雷諾數（雷諾數＞500即可使用）的流體情況下進行高精度的流量測量；在流速較低、流量小、管徑大的流量測量場合有無可比擬的優勢和不可替代的作用

楔形流量計是一種新型節流差壓式流量測量?jī)x表，它可以在高粘度、低雷諾數（雷諾數＞500即可使用）的流體情況下進行高精度的流量測量；在流速較低、流量小、管徑大的流量測量場合有無可比擬的優勢和不可替代的作用。

楔形流量計具有流量系數、非線性誤差、溫度變化、密度變化等參數的修正功能；測量精度可達0.5%；可具有現場顯示和標準電流信號（4~20mA DC）輸出，可方便地用于自動控制系統或與計算機聯網，進行流量或其他參數的自動調節和控制。

楔形流量計主要用于高粘度（重油、渣油、柴油、機油等）、工業煤氣（焦?fàn)t煤氣、高爐煤氣、發生爐煤氣、城市煤氣）、氫氣、氮?dú)狻⒖諝狻⑺羝⑽鬯后w等介質的流量測量。

這種流量計結構簡單、無可動部件，不易被流體磨損，工作性能穩定、可靠，使用壽命長；它的測量元件及取壓裝置結構特殊，流體通過時不形成滯留或堵塞，壓力損失較小，是在雷諾數較低的情況下進行高精度流量測量的理想選擇。

楔形流量計配帶雙法蘭差壓變送器

產品簡要介紹：LX楔形流量計是八十年代開始開始逐步走向?qū)嵱玫囊环N新型流量計，其檢測件是一個V字形楔塊（又稱楔形節流件），它的圓滑D角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游側產生滯流。因此特別適合在石油、化工等行業中用于體積流量和質量流量的測量。
產品主要特點：
一是重復性好、準確度高，經標定的楔形流量計，精度達0.5 J；
二是具有自清潔能力，無滯流區；
三是耐磨損、壽命長、可靠性高；
四是長期壓損比孔板小；
五是一體型結構，現場安裝無需按裝導壓管路，直接與管道進行螺紋或法蘭連接。施工省時省力，維護方便。

產品主要特點：

一是特別適合于高粘度、低雷諾數、帶懸浮顆粒或氣泡的介質測量；

二是測量精度不受流體介質介電常數等特性的影響和限制；

三是楔形件結構設計特殊，有導流作用，防堵塞；

四是具有流體粘度變化、溫度變化、密度變化等補償功能；

五是抗振動、抗沖擊、抗臟污、抗腐蝕、防爆；

六是具有雙向流量測量功能；

七是測量精度高；

八是結構簡單、牢固、高可靠性，安裝方便，運行維護費用低；

九是無運動部件，無磨損，長期使用時不需要重新標定。

產品主要技術參數：

一是測量精度： ±0.5%～±1.0%

二是長期運行精度：0.2%F.S/Y。

三是低流速：0.01m/s。

四是使用壽命：可長達十年以上。

五是量 程 比：≥10：1

六是雷諾數系數使用范圍：下限300，上限達1×106以上。

七是測量液體粘度上限：500MPa·S。

八是工作壓力范圍：-0.1~60MPa。

九是工作溫度范圍：-50~560℃。

LX楔形流量計安裝注意事項：
1、一般楔形流量傳感器附有前后測量管，可在水平或垂直安裝及使用。當傳感器在垂直管道上安裝時，流體應自上而下流動。測量液體時應注意使差壓變送器能翻遍地排除氣泡，以免引起儀表零點漂移；
2、傳感器上下游側應配置直管段，管道內壁應光滑、清潔、無附著物，只管段長度如表
3、水平安裝時，楔式差壓元件應與管道中芯線成90度。對于垂直安裝，由于取壓點之間輕微的靜壓影響須注意差壓變送器調零。

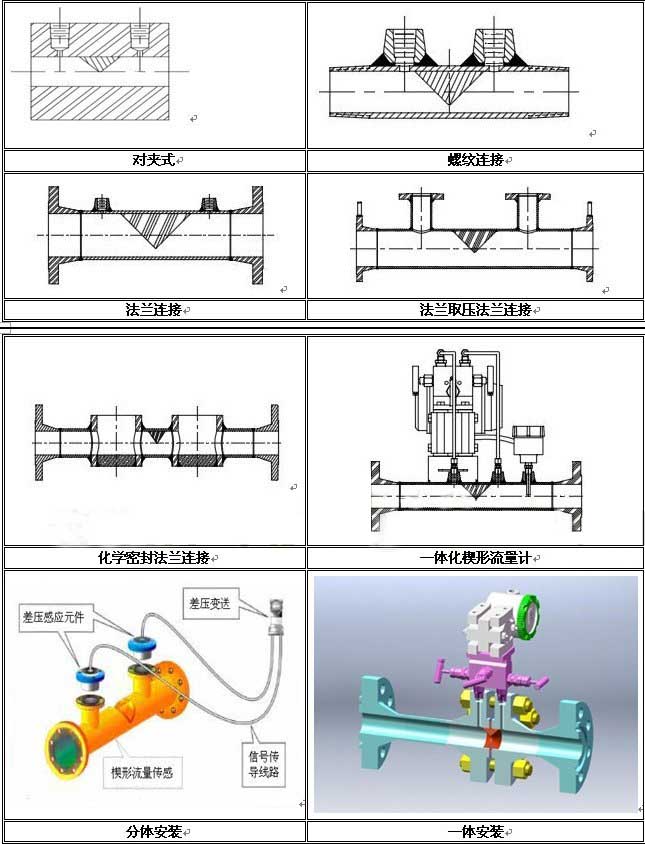

結構形式
LX楔形流量計按其組裝方式分為一體型和分離型，按其連接方式分為法蘭連接、焊接連接、螺紋連接及對夾式連接，按其取壓方式分為普通取壓、法蘭密封取壓等結構。詳見下表：
