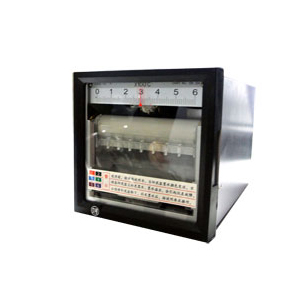

EL241-01自動平衡小型記錄調節儀

自動平衡小型記錄調節儀是應用新電子和機械技術而制造的具有高質量、高可靠的小型記錄儀、記錄調節儀和記錄報警儀。規格參數輸入信號：mV－DC 10mV 以上，DC 500mV 以下熱電偶：K，J，E，T3

自動平衡小型記錄調節儀是應用新電子和機械技術而制造的具有高質量、高可靠的小型記錄儀、記錄調節儀和記錄報警儀。

規格參數

輸入信號：mV－DC 10mV 以上，DC 500mV 以下

熱電偶：K，J，E，T300℃以上；S，B600℃以上

熱電阻：50℃以（Pt100）

刻度長度：100mm

指示精度：輸入量程的土0.5﹪

指示回差：輸入量程的0.25﹪

平衡時間：輸入量程移動約2s

記錄紙：折疊式有效幅100mm（全幅114mm），全長10m

記錄點數：筆式-1，2，3 筆 3 種，打點式-6 點

記錄方式：筆式-纖維筆連續記錄

打點式-各點各色，墨水印泥盒，打點記錄

6 點-1 紅、2 黑、3 藍、4 綠、5 茶、6 紫

走紙速度：單速20mm/h（單筆，多點）

三速10，20，40mm/h（二筆，三筆）

打點間隔：6s（50Hz） 5s（60Hz）

記錄筆間隔：約3mm

電源：AC 200V（50Hz）

允許電壓變動：額定值10﹪～-15﹪

相對溫度：0～50℃

相對濕度：10﹪～90﹪RH

允許信號源阻：mV-10kΩ以下

熱電偶-10kΩ以下（附熔斷指示的志合150Ω以下）

熱電阻-每線10Ω以下

輸入電阻：約8MΩ

大共模電壓：AC 200V

共模除去比100dB 以上

串模除去比50dB 以上

J緣電阻：測定端子和接地端子間DC 500V20MΩ以上

電源端子和接地端子間DC 1000V20MΩ以上

測定端子和電源端子間DC 1000V20MΩ以上

耐壓：測定端子和電源端子間AC 500V 1min

電源端子和接地端子間AC 1500V 1min

測定端子和電源端子間AC 1500V 1min

功率消耗：約8W（1 筆式） 約10W（打點式）

約16W（2 筆式） 約20W（3 筆式）

殼體：前門-ABS 樹脂

表殼-普通鋼板

顏色：門-黑色

表殼-銀灰色

麥裝方法：面板嵌入安裝

重量：1 筆式約3.4kg 2 筆式約4.9kg

打點式約3.8kg 3 筆式約5.6kg

單筆記錄儀、打點式記錄儀

用于溫度記錄（熱電偶、熱電阻輸入）

流量、壓力、液位等各種工業量的記錄，此外，還用作

公害、氣象等廣大L域的記錄測量儀器。

□ 型號類別

單筆記錄儀、打點式記錄儀、

E　L　□　0　0－□□

上下限式記錄報警儀

E　L　□　□　6－□□

1筆記錄調節儀　

E　L　□　□□－01

脈沖形比例位置式記錄調節儀

E　L　□　4　1－0　1

PID式記錄調節儀

E　L　□　□□－0　1

2筆記錄儀

F　L　□□　0　0

2筆記錄報警儀

F　L　□□　□□

3筆報警儀

G　L　□□□　0　0　0

3筆記錄報警儀

G　L　□□□　□□□
