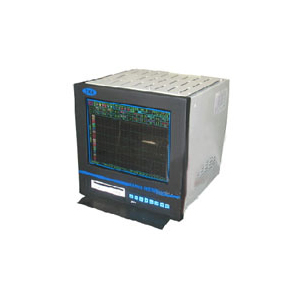

EX型無紙無筆記錄儀摒棄了傳統記錄儀中使用的記錄筆和記錄紙，把工業現場的各種需要監視記錄的輸入信號，通過本機CPU數據處理，一方面在大屏幕液晶顯示屏幕上以多種形式的畫面顯示出來，另一方面把這些監察信號 產品描述： EX型無紙無筆記錄儀摒棄了傳統記錄儀中使用的記錄筆和記錄紙，把工業現場的各種需要監視記錄的輸入信號，通過本機CPU數據處理，一方面在大屏幕液晶顯示屏幕上以多種形式的畫面顯示出來，另一方面把這些監察信號的數據存放在本機內藏的大容量存儲芯片內，以便在本記錄儀上直接進行數據和圖形查詢、翻閱和打印。規格參數●采用背帶光藍底色液晶顯示屏，一臺儀表具有多種顯示方式：有曲線趨勢圖、棒柱圖、大字顯示和列表顯示。顯示清晰、效果柔和。●全漢字化菜單操作、友好的人機界面，操作簡單。●具有密碼設置，時鐘調整、通道選取、參數設置、磁盤刷新等功能。●各通道電氣隔離，浮置，互不干擾；模擬電路與微處理器之間采用光隔離技術，可使用于惡劣的工況環境。●儀表配置大華廠生產PRINT-01專用微型打印機，可以打印數據，亦可打印曲線。●內置3”寸軟盤驅動器，軟盤格式與PC個人機兼容，提供上位機《軟盤檔案瀏覽器》軟件。●可提供RS422/RS485單臺儀表串行通信標準接口和相關軟件。●儀表采用開關電源，體積小重量輕，適用電源電壓范圍廣。●標準的 外形尺寸，可以與常規模擬記錄儀置換。信號表示E X □－□□－ － A □－□－□型號規格內容E XⅠⅠ Ⅰ型不帶軟驅ⅡⅡ Ⅱ型帶軟驅01）單通道02）雙通道03）3通道04）4通道05）5通道06）6通道MA )線性4～20mA )開方4～20mAMV )線性1～5V )開方1～5VTHC-S )S熱電偶0～1750°CTHC-B )B熱電偶0～1820°CTHC-K-1 )K熱電偶0～1350°CTHC-K-2 )K熱電偶0～600°CTHC-T )T熱電偶-100～400°CTHC-E )E熱電偶-100～800°CTHC-J )J熱電偶-100～800°CR-Pt100-1 )Pt100 -200～600°CR-Pt100-2 )Pt100 -100～300°CR-Cu100 )Cu100 -50～150°CR-Cu50 )Cu50 -50～150°CA01)1組報警輸出02)2組報警輸出03)3組報警輸出04）4組報警輸出05）5組報警輸出06）6組報警輸出P帶打印口C帶通訊口EX□□□A□□□ 瀏覽： 上一篇：EXⅡ-05，04無紙記錄儀 下一篇：XDD1-100小型自動平衡電橋記錄儀
