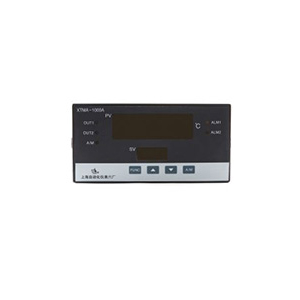

XTMC-1000A-B智能數字顯示調節儀

智能數字顯示調節儀是采用新一代專用電路組成的多功能智能化儀表。它充分應用了當代微機技術和新型元器 件，采用SMT表面貼裝元器件及相應的生產工藝，使得儀表具有功能強、性能可靠、體積小等特點。規格參數熱電

智能數字顯示調節儀是采用新一代專用電路組成的多功能智能化儀表。它充分應用了當代微機技術和新型元器 件，采用SMT表面貼裝元器件及相應的生產工藝，使得儀表具有功能強、性能可靠、體積小等特點。

規格參數

熱電偶

B：0～1800℃  S：0～1600℃

K：0～1300℃  E：0～800℃

T：0～300℃  J：0～800℃

WU-Re3-25   0～2000℃

熱電阻

Pt100(L)：-100.0～300℃

Pt100(H)：-200～600℃

Cu50    ：0.0～150.0℃

線性輸入

mV輸入：0～10mv.DC；0～50mV.DC  0～100mv.DC

電壓輸入：0～5V DC；    1～5V.DC

電流輸入：0～10mA.DC：4～20mA DC

輻射感溫器：WFT-202(F1 石英玻璃)400～1200℃

WFT-202(F2，K9玻璃)700～2000℃

輸出形式

控制方式

0：電流 0～10mA.DC(大負載電阻1.5kΩ)

1：電流 4-20mA.DC(大負載電阻800Ω)

2：繼電器   觸點容量3A／250VAC阻性負載

SSR固態繼電器   容量1A／250VAC阻性負載

脈沖電壓   24VDC(大電流30mA)

控制參數

比例帶(Pb) 0～400.0％：

積分時間(Ti) 0-3600秒(O為切除積分作用)

微分時間(Td) 0～1800秒 ：

控制不靈敏區(Hy) 0～9999；

控制周期 1～120秒；

報警

二組繼電器觸點輸出可任意組成以下方式：

1.上限報警

2.下限報警  (二位式控制)

3.上、下限報警(三位式控制)

4.上、上限報警

5.下、下限報警

觸點不靈敏區為0～9999可調。

觸點容量為2A、250V AC，無感負載。

過程量輸出    0～10mA DC、4～20mA DC、0～5V.DC   1～5V DC

供電電源

變壓器供電：220V 4-10％50Hz～60Hz

開關電源：85V～264VAC  50Hz～60Hz

變送器供電電源：24V、30mADC
